付属のエンドピンストラップの使い方

​ピックアップを取り付けるときにエンドピンに穴をあけたくない場合は、付属のエンドピンストラップをご使用ください。


PRO-1、NEW T-903、NEW T-902には、エンドピンストラップが付属しています。

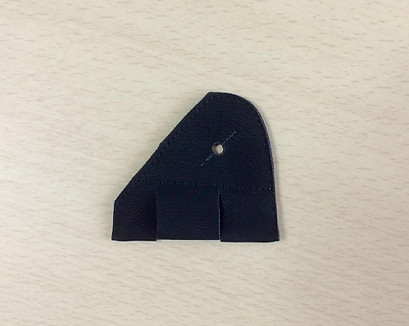

この向きでご利用ください。


エンドピンジャックを通しやすくするために、先に付属のミニレンチなどを使用してベルト部分を広げてください。


各ピックアップやバッテリーバッグなどを取り付けたのち、エンドピンケーブルをサウンドホールから出します。

​※本体などの取り付けについては、取り付け方の基本をご覧ください。

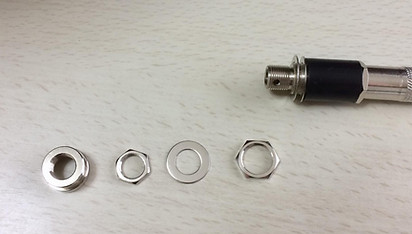

エンドピンジャックのナットなどを順に外していきます。


エンドピン


外側の小ナットと小ワッシャー


​中ナット


中ワッシャー2個と黒い保護チューブ

エンドピンジャックには外ナットとケーブルカバーを残してください。


外したパーツのうち、右下の赤枠で囲った、中ナット、中ワッシャー2個、黒いチューブは使用しません。

​別途保管なさってください。


エンドピンジャックをストラップへ写真のように通します。


外したパーツを順につけいていきます。

​まず小ワッシャー


小ナット


エンドピン

ス​トラップへの取り付け完了です。

エンドピンストラップのつか使い方

取付写真その2

​中ナットと中ワッシャー2個を外すと、ピンジャックとストラップのサイズがぴったりです。

​もし長さが合わない場合には、一番内側のナットとカバーの位置を調整してご利用ください。


​ストラップの穴をギターのエンドピンへ掛けます。


取付イメージ写真です。
